    采用单个IC从30 V至400 V输入产生隔离或非隔离±12 V输出

    2019年12月31日 11:42 ? 次阅读

    作者:ADI公司 Zhijun (George) Qian,William Xiong

    电动汽车、大型储能电池组、家庭自动化、工业和电信电源都需要将高电压转换为±12 V,以满足为放大器传感器、数据转换器和工业过程控制器供电的双极性电源轨需求。所有这些系统中的挑战之一是构建一个紧凑、高效的双极性稳压器,它的工作温度范围为-40°C至+ 125°C,这在汽车和其他高环境温度应用中尤为重要。

    线性稳压器已广为人知,并且通常位列双极性电源备选方案的首位,但它不适用于上述高输入电压、低输出电压的应用,这主要是由线性稳压器在高降压比下的散热所导致。此外,双极性解决方案至少需要两个集成电路(IC):一个正输出线性稳压器和一个负输出转换器。更好的解决方案是使用单个开关稳压器,该开关稳压器从较高的输入产生两个输出,并具有良好的效率和调节性能,同时还能适用于狭小空间并降低成本。

    本文介绍了两种精简电路,它们均使用单个高电压LT8315转换器,可由30V至400V的宽输入电压范围产生±12V输出。一个电路是隔离型反激式拓扑,另一个则是非隔离型降压拓扑。LT8315本身是一款高电压单芯片转换器,内置集成630 V/300 mA MOSFET、控制电路和高电压启动电路,采用耐热增强型20引脚TSSOP封装。

    无需光耦合器的隔离型双极性反激式稳压器

    反激式转换器广泛用于多输出应用,以提供电气隔离、改善安全性并增强抗扰性。输出可以为正,亦可为负,具体取决于输出的哪一端接地。传统上,采用光耦合器将信息从副边基准电压源电路传输至原边,以此来实现输出电压调节。问题在于,由于传播延迟、老化和增益变化等原因,光耦合器会大大增加复杂性并降低可靠性。通常,连接至IC反馈引脚的输出在调节回路中占主导地位,而其他输出则通过变压器绕组进行松散控制,导致这些输出的调节性能不良。

    LT8315无需使用光耦合器,它从电源变压器的第三绕组采样反激回来的隔离输出电压。此外,它在副边电流几乎为零时亦可检测到输出电压,以实现出色的负载调整。在双输出设计中,这种特殊的检测方案允许严密调节每个输出(两个输出都能主导调节)。因此,典型的±5%负载调节非常易于实现。

    图1所示的LT8315解决方案在准谐振边界传导模式下工作。原边MOSFET具有很低的导通损耗,这是因为当开关节点振铃达到其谷值时,MOSFET才导通。副边没有二极管反向恢复损耗。3 kV增强绝缘变压器是整个隔离栅上唯一的组件,它可提升系统可靠性并满足严格的高压电源隔离要求。图2显示了不同输入电压下的满载效率曲线。当输入为70 V且两个负载电流均为50 mA时,该反激式转换器可实现85.3%的峰值效率。

    图1显示了一款具有30 V至400 V宽输入范围的反激式转换器的完整原理图。它的输出为±12 V,并可在负载电流为5 mA至50 mA时保持非常准确的控制。该反激式转换器的峰值效率为85.3%,如图2所示。

    采用单个IC从30 V至400 V输入产生隔离或非隔离±12 V输出

    图1.一款用于30 V至400 V宽输入范围的完整±12 V/50 mA隔离型反激式转换器。

    采用单个IC从30 V至400 V输入产生隔离或非隔离±12 V输出

    图2.图1所示反激式转换器的满载效率与输入电压的关系。

    采用单个IC从30 V至400 V输入产生隔离或非隔离±12 V输出

    图3.使用单个LT8315 IC的非隔离型双电感降压转换器的原理图:从30 V至400 V输入转换至±12 V输出(每路30 mA)。

    采用单个IC从30 V至400 V输入产生隔离或非隔离±12 V输出

    采用双电感的非隔离型双极性降压稳压器

    LT8315具备高电压输入能力,只需借助现成的电感,即可以应用于非隔离型解决方案。图3显示了一款采用双电感的降压稳压器,仅需几个组件。该转换器可接受的输入电压范围很宽(-30 V至400 V),并能产生±12 V/30 mA的输出。当输入为30 V时,该电路的两个输出均可实现满载条件下高达87%的效率。

    在这种拓扑中,LT8315的GND焊盘特意未接地,而是连接作为驱动两个输出的公共开关节点。在PCB布局时,应将LT8315的GND焊盘尺寸限制在裸露焊盘面积内,以减少对其他组件的电磁干扰,因为GND走线是该拓扑中噪声相对较高的开关节点。二极管D2与FB引脚上的两个1%电阻形成反馈路径,以调节正输出电压。每当MOSFET导通时,为防止FB引脚放电,D2必不可少。电阻分压器无需考虑D2的正向压降,因为D2和D3的正向电压相等并且可以互相抵消;因此,反馈网络会跟踪并严密调节正输出电压。

    负轨包括低电压耦合电容CFLY、第二电感L2、环流二极管D4和负输出电容CO2。根据CO1-L1-CFLY-L2电路回路的电感伏秒平衡,L1和L2两端的平均电压为零,因此耦合电容CFLY的电压等于正输出电压。CFLY在MOSFET导通期间为L2充电,而D4在MOSFET关断期间为L2提供放电路径。负输出电压基于CFLY电压(保持恒定并等于正输出电压)间接调节。如图4的调节曲线所示,当正输出电压负载为满载30 mA时,对于不同的输入电压,负输出电压在3 mA至30 mA的负载范围内保持±5%的调节率。

    采用单个IC从30 V至400 V输入产生隔离或非隔离±12 V输出

    图4.图3所示双电感降压转换器在各种输入电压下的负12V负载调整曲线。

    结论

    本文介绍了两种适用于30 V至400 V宽输入范围的双极性转换器解决方案:一种是隔离型,另一种是非隔离型。LT8315同时适用于这两种方案,因为它内置高压集成MOSFET和高压启动电路,无需光耦合器反馈回路。该器件的其他特性还包括低纹波突发模式(Burst Mode?)工作、软启动、可编程电流限制、欠压定、温度补偿和低静态电流。LT8315的高集成度简化了多种应用领域的高压输入和双极性输出电路的设计。

    作者简介

    Zhijun (George) Qian是ADI公司高级工程师。他负责各种非隔离和隔离转换器的电源产品应用。他拥有浙江大学电力电子学士学位和硕士学位以及中佛罗里达大学电力电子博士学位。他于2010年加入凌力尔特(现在已成为ADI的一部分)。联系方式:george.qian@analog.com。

    作者简介

    William Xiong于2017年毕业于加州理工大学(圣路易斯-奥比斯波),获电气工程学士学位。他于2017年7月开始在ADI公司担任应用工程师,负责降压、升压和隔离型拓扑(例如反激式和正激式转换器)。

    下载发烧友APP

    打造属于您的人脉电子圈

    关注电子发烧友微信

    有趣有料的资讯及技术干货

    关注发烧友课堂

    锁定最新课程活动及技术直播

    电子发烧友观察

    一线报道 · 深度观察 · 最新资讯
    收藏 人收藏
    分享:

    评论

    相关推荐

    微型数据转换器如何通过更小尺寸为您带来更多价值

    本文将讨论如何显著减少PCB占用空间,增加通道密度以及最大限度地发挥其他组件和功能与TI微型数据转换....
    发表于 2019-12-20 09:46? 122次阅读
    微型数据转换器如何通过更小尺寸为您带来更多价值

    低功耗,小电流LDO线性稳压芯片

    YJ1151  是一款低功耗,小电流 LDO线性稳压芯片,输入输出压差低,输出精度高。 ...
    发表于 2019-12-01 18:38? 490次阅读
    低功耗,小电流LDO线性稳压芯片

    低噪声电压产生的原理分析

    线性稳压器可以滤除正负电源输出电压的电源纹波。这种滤除对于负电源电压范围也很有用。由于适用于负电源电....
    发表于 2019-11-28 15:23? 582次阅读
    低噪声电压产生的原理分析

    如何通过关闭声音控制的简单按钮来制作任何设备

    扩散器只是该项目的一个用例。该项目可以适应几乎所有具有机械式开/关按钮的设备。它也可以很容易地适应与....
    发表于 2019-11-14 09:03? 509次阅读
    如何通过关闭声音控制的简单按钮来制作任何设备

    汽车制造商Diodes公司正式推出了AP7315...

    Diodes公司(Nasdaq:DIOD)推出首款符合AEC-Q100 Grade 1的低压差(LD....
    发表于 2019-11-12 09:22? 705次阅读
    汽车制造商Diodes公司正式推出了AP7315...

    EV12AQ605,EV12AQ600面向竞争激...

    Teledyne e2v已研发出最新的12位四核高速大带宽ADC的新版本。EV12AQ605和EV1....
    发表于 2019-11-11 08:43? 178次阅读
    EV12AQ605,EV12AQ600面向竞争激...

    NCP1075PSRGEVB,用于为不需要严格输出电压调节的电表或白电应用供电

    NCP1075PSRGEVB,初级侧控制,10瓦,离线反激评估板。 NCP1075主传感EVAL演示板是一种通用输...
    发表于 2019-11-06 06:24? 476次阅读
    NCP1075PSRGEVB,用于为不需要严格输出电压调节的电表或白电应用供电

    18v降低到12v直流电压电路

    18V的直流电压降低到12V的直流电压可以用线性稳压器。非常简单,用线性稳压器L7812搭一个电路就....
    发表于 2019-11-02 04:39? 1042次阅读
    18v降低到12v直流电压电路

    两个光耦合器怎么实现简单交流继电器?

    使用两个光耦合器的简单交流继电器
    发表于 2019-10-30 02:22? 89次阅读
    两个光耦合器怎么实现简单交流继电器?

    低压差线性稳压器的应用

    交流电通过电源变压器降压得到交流低电压,再经过整流滤波电路得到不稳定的直流电压,然后通过低压差线性稳....
    发表于 2019-10-15 17:40? 895次阅读
    低压差线性稳压器的应用

    请问有光耦合器构成的晶闸开关电路图吗?

    光耦合器构成的晶闸开关电路图
    发表于 2019-10-09 09:11? 102次阅读
    请问有光耦合器构成的晶闸开关电路图吗?

    怎样用非耗散钳位技术来回收泄漏能量并提高效率

    在标准反激式电源转换器中,变压器的漏电感会在初级侧FET的漏极上产生电压尖峰。为防止这种尖峰,FET....
    发表于 2019-10-05 15:50? 79次阅读
    怎样用非耗散钳位技术来回收泄漏能量并提高效率

    关于光耦使用技巧了解一下

    光电耦合器的输入端是发光二极管,因此,它的输入特性可用发光二极管的伏安特性来表示,如图1b所示;输出....
    发表于 2019-09-23 08:52? 439次阅读
    关于光耦使用技巧了解一下

    无需光耦合器的反激式控制器

    反激式控制器免除了光耦合器并简化了设计...
    发表于 2019-09-19 08:09? 177次阅读
    无需光耦合器的反激式控制器

    无需光耦合器的反激式转换器:现有选项

    发表于 2019-09-17 19:58? 1219次阅读
    无需光耦合器的反激式转换器:现有选项

    无需光耦合器的反激式DC/DC控制器使用指南

    无需光耦合器的反激式 DC/DC 控制器惠及视频安保...
    发表于 2019-09-16 16:56? 161次阅读
    无需光耦合器的反激式DC/DC控制器使用指南

    请问有光耦合器构成的或门电路图吗?

    光耦合器构成的或门电路图
    发表于 2019-09-11 11:29? 139次阅读
    请问有光耦合器构成的或门电路图吗?

    基于LT3574的电路无需光耦合器

    低功率反激式转换器不再需要光耦合器
    发表于 2019-09-06 17:15? 166次阅读
    基于LT3574的电路无需光耦合器

    线性稳压器的正确热设计

    您的线性稳压器在所有可能的工作条件下都能正常工作吗?要找到答案,您需要了解功耗和热阻。
    发表于 2019-09-01 09:46? 1012次阅读
    线性稳压器的正确热设计

    固态继电器的工作原理及具有哪些特点

    固态继电器是由微电子电路,分立电子器件,电力电子功率器件组成的无触点开关。用隔离器件实现了控制端与负....
    发表于 2019-08-26 11:34? 1262次阅读
    固态继电器的工作原理及具有哪些特点

    ADI研讨会:数字隔离解决方案与应用设计

    ADI研讨会:数字隔离技巧与技术
    发表于 2019-08-20 06:03? 796次观看
    ADI研讨会:数字隔离解决方案与应用设计

    JESD204B接口中的眼图测量方法

    该视频将为观众介绍JESD204B接口中的眼图测量。
    发表于 2019-08-19 06:06? 700次观看
    JESD204B接口中的眼图测量方法

    光耦的技术参数

    本文主要介绍了光耦的技术参数。
    发表于 2019-08-12 10:43? 585次阅读
    光耦的技术参数

    光耦的分类_光耦的工作特性

    本文先是对光耦进行了分类,然后说明了光耦的工作特性。
    发表于 2019-08-12 09:59? 422次阅读
    光耦的分类_光耦的工作特性

    光耦的使用原则_光耦的实用技巧

    本文主要介绍了光耦的适用原则和使用技巧。
    发表于 2019-08-12 09:22? 615次阅读
    光耦的使用原则_光耦的实用技巧

    光耦的结构特点_光耦的性能特点_光耦的优点

    本文从结构特点,性能特点和优点出发详细介绍了光耦。
    发表于 2019-08-12 09:19? 249次阅读
    光耦的结构特点_光耦的性能特点_光耦的优点

    光耦的使用原则_光耦的应用

    本文介绍了光耦的适用原则以及光耦的具体应用。
    发表于 2019-08-12 09:08? 374次阅读
    光耦的使用原则_光耦的应用

    光耦是什么_光耦的作用_光耦的工作原理

    本文首先介绍了光耦是什么,然后分析了光耦的作用,最后解释了光耦的工作原理。
    发表于 2019-08-12 08:48? 2410次阅读
    光耦是什么_光耦的作用_光耦的工作原理

    NXP高速转换器与Xilinx FPGA实现互通会产生哪些影响?

    恩智浦半导体(NXP Semiconductors)近日宣布,其推出的支持JESD204A标准的CGV? 系列数据转换器,与Xilin...
    发表于 2019-08-09 06:08? 223次阅读
    NXP高速转换器与Xilinx FPGA实现互通会产生哪些影响?

    慎重考虑时钟发生器的相位噪声、抖动性能

    系统设计师通常侧重于为应用选择最合适的数据转换器,在向数据转换器提供输入的时钟发生器件的选择上往往少....
    发表于 2019-08-07 17:51? 942次阅读
    慎重考虑时钟发生器的相位噪声、抖动性能

    拒绝光耦合器!实现功率密度更高的紧凑型电源设计

    对于电气隔离电源,您必须确定电气隔离控制器IC在初级或次级的哪一端将会导通,如果它位于次级端,则必须....
    发表于 2019-08-07 17:50? 843次阅读
    拒绝光耦合器!实现功率密度更高的紧凑型电源设计

    光耦合器的主要特点及如何判断它的好坏

    光耦合器它是以光为媒介来传输电信号的器件,通常把发光器(红外线发光二极管LED)与受光器(光敏半导体....
    发表于 2019-08-07 15:01? 1598次阅读
    光耦合器的主要特点及如何判断它的好坏

    光耦合器怎么实现低成本RS-485系统电流隔离?

    光耦合器,也称为光隔离器或光电耦合器,其已被用于实现电子电路电流隔离超过40年。光耦合器使用LED和光电晶体管来...
    发表于 2019-08-07 08:03? 191次阅读
    光耦合器怎么实现低成本RS-485系统电流隔离?

    光耦合器怎么测好坏

    本文首先介绍了光耦合器的作用,其次介绍了光耦合器的类型,最后介绍了光电耦合器好坏的判断方法。
    发表于 2019-08-06 15:46? 1427次阅读
    光耦合器怎么测好坏

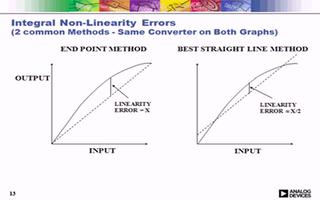

    ADI研讨会:探讨主流的数据转换器架构及影响转换...

    模拟到数字(或者从数字到模拟)数据转换在众多形式的电子系统中都是一个重要组成部分,但是数据采样的技术....
    发表于 2019-08-06 06:22? 694次观看
    ADI研讨会:探讨主流的数据转换器架构及影响转换...

    赛灵思发布全球首款All Programmabl...

    集成型子系统不仅可为制造商提供整个系统的灵活性,同时还可满足广泛应用极具挑战性的功耗及占位面积约束条....
    发表于 2019-08-01 17:08? 903次阅读
    赛灵思发布全球首款All Programmabl...

    如何在ADIsimRF中建模多级器件

    本视频中,我们将介绍如何在ADIsimRF中建模多级器件。
    发表于 2019-07-31 06:13? 504次观看
    如何在ADIsimRF中建模多级器件

    NCL30388 功率因数校正的准谐振初级侧电流...

    88是一款功率因数校正反激式控制器,适用于隔离式恒流LED驱动器。控制器以准谐振模式操作以提供高效率。由于采用了一种新颖的控制方法,该器件能够从初级侧紧密调节恒定的LED电流。这消除了对次级侧反馈电路,其偏置和光耦合器的需求。该器件与最少数量的外部元件高度集成。内置了一套强大的安全保护功能,以简化设计。 特性 优势 集成HV启动电流源 快速启动,低待机功耗&宽输出操作范围 数字PSR CC循环控制 恒定亮度调节 - 数字PSR CV循环控制 在低温条件下良好的启动性能 数字PFC循环算法 超过0.9半负载230 Vac时PF和半负载通用输入时THD低于10% Valley Lock out和Frequency Foldback 在宽输入和输出范围内实现高效率 二次二极管和输出短路保护 避免过热故障情况 开路和短路LED保护 常见LED系统故障的稳健故障处理 V CC欠压和过压保护 强大的故障处理 应用 终端产品 整体LED灯泡 集成LED驱动电子设备 LED光引擎 LED驱动电源 LED灯泡 LED电源驱动器 LED光引擎 LED灯管...
    发表于 2019-07-30 18:02? 102次阅读
    NCL30388 功率因数校正的准谐振初级侧电流...

    NCL30386 可调光功率因数校正的准谐振初级...

    86是一款针对隔离式恒流LED驱动器的功率因数校正反激式控制器。控制器以准谐振模式操作以提供高效率。由于采用了一种新颖的控制方法,该器件能够从初级侧紧密调节恒定的LED电流。这消除了对次级侧反馈电路,其偏置和光耦合器的需求。该器件与最少数量的外部元件高度集成。内置强大的安全保护套件以简化设计。该器件专门用于非常紧凑的节省空间的设计,并支持模拟和数字调光,具有两个专用的调光输入控制,是智能LED照明应用的理想选择。 特性 优势 集成HV启动电流源 快速启动,低待机功耗&宽输出操作范围 数字PSR CC循环控制 恒定亮度调节 - 数字PSR CV循环控制 在低温条件下良好的启动性能 数字PFC循环算法 超过0.9半负载230 Vac时PF和半负载通用输入时THD低于10% Valley Lock out和Frequency Foldback 在宽输入和输出范围内实现高效率 模拟输出的模拟/ PWM调光输入信号处理 精确调光CC容差,宽工作范围,无可闻噪声 可选调光曲线 线性调光曲线(L)和Qdratic调光c urve(S) 辅助二极管和输出短路保护 避免故障情况...
    发表于 2019-07-30 11:02? 116次阅读
    NCL30386 可调光功率因数校正的准谐振初级...

    回顾赛灵思五大产品新闻

    Alveo加速器卡使开发人员能够调整和优化他们的算法,以改变加速工作负载,所有这些都使用相同的硬件。....
    发表于 2019-07-26 10:32? 805次阅读
    回顾赛灵思五大产品新闻

    ADUM6000隔离式DC/DC转换器的优势分析

    ADuM6xxx系列isoPower?集成隔离电源器件提供5kV rms增强隔离性能,与光耦合器等分....
    发表于 2019-07-19 06:10? 518次观看
    ADUM6000隔离式DC/DC转换器的优势分析

    AD5791数据转换器的优势及应用

    AD5791代表着一种突破性的数据转换器技术,可为精密电子设备的系统架构师和设计师提供无与伦比的优势....
    发表于 2019-07-17 06:02? 718次观看
    AD5791数据转换器的优势及应用

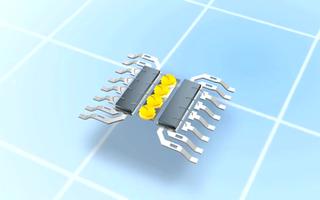

    如何增强光耦合器和iCoupler器件的隔离性能
